Практически все этапы проведения сварочных работ предусматривают контрольные процедуры, предполагающие проверку качества и надежности сварных соединений и швов. Помимо этого, в диагностике данного назначения нуждаются готовые и находящиеся в эксплуатации объекты. Одним из методов такого контроля является визуально-измерительный, или ВИК.
В целом, данный метод представляет собой визуальный осмотр с применением специальных приборов и без них, основанный на субъективной оценке проводящего исследование оператора. Несмотря на преобладание человеческого фактора ВИК, этот способ должен проводиться в соответствии с установленными стандартами и требованиями к нему, так как от полученной информации зависит безопасность и качество металлический конструкций различного назначения. Регламент проведения, порядок и правила визуально-измерительного осмотра прописаны в ГОСТ 23479-79.
Лаборатория «НДТ-Контроль» располагает всем необходимым, для проведения визуально-измерительной дефектоскопии и прочих неразрушающих методов контроля. Мы проводим ВИК недорого, в кратчайшие сроки, с максимально точными результатами и предоставлением всех гарантий. Возможен выездной и стационарный способы контроля.
Цель и задачи визуально-измерительной дефектоскопии
Диагностика сварных соединений, швов и основного металла посредством визуального осмотра невооруженным глазом и с использованием оптических устройств позволяет получить информацию и основные сведения об их состоянии, без нарушения целостности объекта. ВИК выявляет основные внешние дефекты, для скрытых изъянов назначаются другие способы НК (УЗК, МПК и прочие методы).
С помощью визуального контроля сварных швов получают информацию о наличии:
- неправильного катета шва
- ошибочных пропорций, касающихся ширины и высоты наплавленного металла
- прожогов
- редкой чешуйчатости
- открытых кратеров сварочной ванны
- наплывов металла
- подрезов высокой силой тока
- изменения цвета металла (если был перегрев или использовался неправильный материал присадки)
- непроваренных участков
При использовании дополнительных приспособлений, таких как увеличительное оборудование, визуально-измерительный способ неразрушающего контроля подходит для выявления трещин (продольных и поперечных), расслоений в структуре основного металла и сварных швов, коррозионных повреждений, пор, раковин, забоин, надиров, смещений шва от линии соединения, брака в защитных и изоляционных покрытиях (полимеры, краска).
ВИК незаменим на подготовительных этапах проверки качества. Посредством визуального осмотра удается оценить, качественно ли скошены кромки под стык, насколько тщательно обработана поверхность от различных инородных веществ. Визуально-измерительный метод позволяет контролировать накладку маркировки или клейма на готовые сварные соединения, а также проверять соответствие вида клейма конкретному шву.
Лаборатория «НДТ-Контроль» проведет в Екатеринбурге визуально-измерительный контроль недорого, профессионально и в кратчайшие сроки.
Особенности и этапы проведения визуально-измерительного контроля сварных соединений

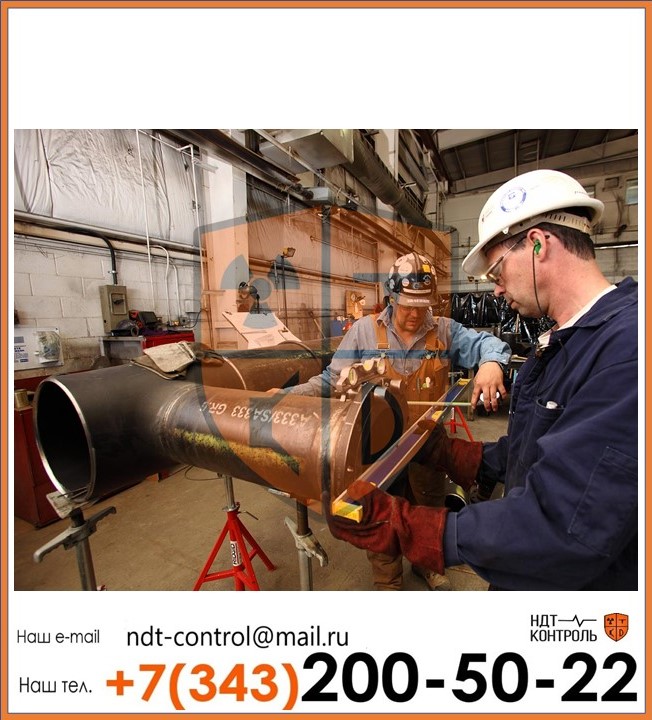

Чтобы получить максимально достоверную и объективную информацию о состоянии сварных швов и основного металла, для осуществления ВИК следует пригласить аттестованного оператора-контролера. Состояние металла анализируется зрительно, с применением оптического оборудования, измерительных устройств и тактильных ощущений (последнее нужно для определения шероховатости сварочного шва). Результаты обследования заносятся в акты освидетельствования.
Визуально-измерительный контроль состоит из трех основных этапов:
1 этап. Осмотр объекта (швов, соединений, поверхности изделия) невооруженным глазом. На этом этапе выявляются поры, трещины, подрезы, способные ослабить место соединения, непровары и раковины. Визуальный осмотр без оборудования также выявит невыполнение сварщиком «замка» и наличие кратера от сварочной ванны. Кроме того, если при осмотре будет обнаружена грубая чешуя, металлические и слишком зауженные швы, оператор может сделать заключение о нарушении технологии. Если проверяется соединение, уже находящееся в эксплуатации, то коррозия также будет заметна невооруженным глазом.

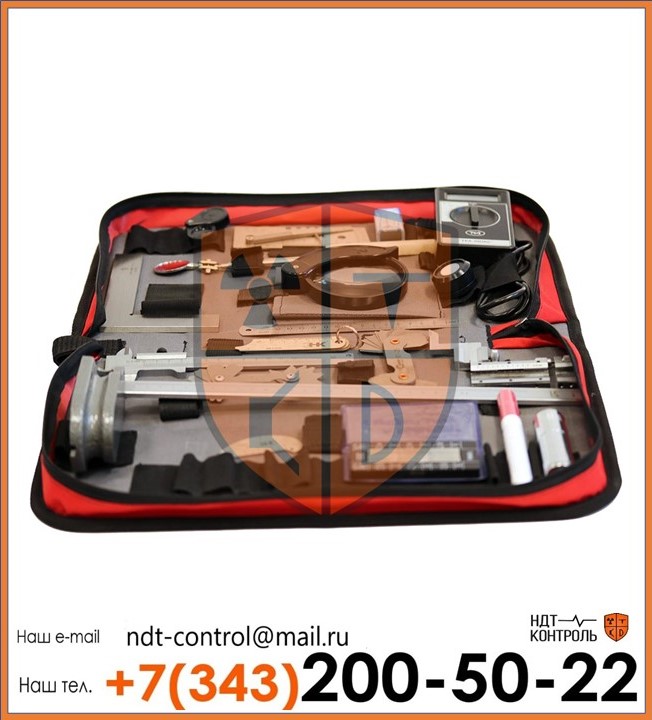

2 этап. На данном этапе шов изучается с помощью оптических приборов, таких как лупы, бороскоп и микроскоп. Процедура позволяет более подробно изучить участок, детализировать нарушения и уточнить параметры изьянов. То есть, на первом этапе риск выявляется, на втором удается получить более подробные сведения о глубине, степени серьезности дефекта и необходимости применения прочих методов неразрушающего контроля.

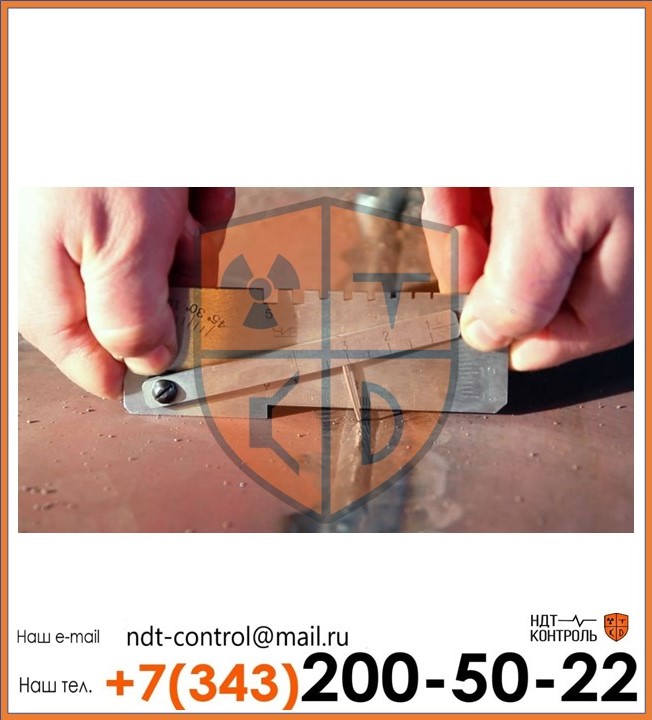

3 этап. Заключается в измерении параметров сварочного шва инструментальными приспособлениями. На данном этапе измеряют длину соединения и сопоставляют со стандартом, установленным для данного участка с нагрузками. Выводится катет наплавленного металла. С помощью штангенциркуля вычисляется высота и ширина шва. Полученные измерения сопоставляются с толщиной стенки основного металла. Угольник позволяет измерить правильность установки сторон и установить отсутствие смещения в процессе эксплуатации.
По завершении всех этапов ВИК оформляется акт, в котором будут содержаться все обнаруженные дефекты и несоответствия, заключение о состоянии соединений, а также рекомендации по привлечению, в случае необходимости, прочих методов неразрушающего контроля.
Визуально-измерительная дефектоскопия входит в перечень услуг лаборатории «НДТ-Контроль» в Екатеринбурге. Операторы компании изучат качества шва в короткие сроки и предоставят исчерпывающую информацию о его состоянии. Благодаря тому, что для ВИК не нужно дорогостоящее оборудование, материальные затраты на данный вид диагностики будут минимальными, к тому же, применение несложных измерительных устройств позволяет проводить диагностику во многих условиях. Своевременный контроль сварных соединений позволит продлить эксплуатационные сроки оборудования, повысить эффективность их работы, обезопасить предприятие от выхода оборудования из строя, а персонал от возможных травм за счет предотвращения поломок и аварий. Если вы заинтересованы в получении корректных сведений, то рекомендуется поручить проведение ВИК профессиональному оператору лаборатории «НДТ-Контроль» в Екатеринбурге. Специалисты компании проведут дефектоскопию визуально-измерительным способом недорого, в регламентированные сроки, с гарантией точных результатов.
